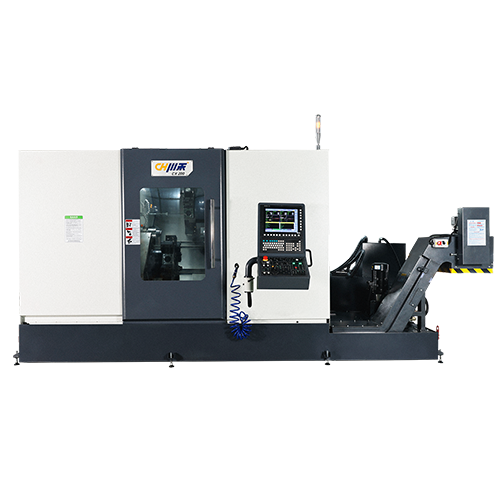

CX200
ダブルスピンドルダブルタレット

対向配置のデュアルスピンドルレイアウトを採用し、

刃物臺は上下に2基配置されており、上部の刃物臺にはY軸が付いています。

シナリオを入手する
ダブルスピンドルダブルタレット

製品の特徴

  • 01
    CX200デュアルスピンドルデュアルタレット旋削?フライス複合工作機械は、上下に2組のタレットを配置し、上部タレットにY軸を備えた対向配置のデュアルスピンドルレイアウトを採用しています。工作機械獨自のデュアルチャンネル制御システムにより、2主軸、2タレット、4軸連動加工を?qū)g現します。サブスピンドルはメインスピンドルからワークをクランプし続け、クランプ端の加工を継続してワークの加工プロセス全體を完了します。
  • 02
    複雑な形狀の精密部品の旋削、穴あけ、フライス加工、さらには研削などのプロセスを完了できます。 2 つの異なる部品を同時に旋削およびフライス加工することもできます。
  • 03
    1 つのタレットで最大 24 枚のナイフを保持でき、工具交換時間が短く、故障率が低くなります。さまざまな加工コンポーネントのニーズに応じて、さまざまな切削工具を取り付けることができます。
  • 04
    工作機械に組み込まれる電動工具は、エンドミル、ディスクフライス、ドリルなどを保持し、水平、垂直、傾斜などの設置姿勢が可能で、さまざまな方向から部品を複合加工することができます。
  • 05
    工作機械獨自の傾斜ベッド構造により、切りくず排出とクーラント循環が容易になります。
  • 06
    工作機械に自動フィーダやスプライシング機などの機能コンポーネントを追加して、柔軟な加工生産ラインを構築できます。
ダブルスピンドルダブルタレット


仕様

スピンドル

サブスピンドル

動力付き砲塔

X&Y&Z軸

其他

スピンドル貫通穴徑Φ66mm
スピンドルベアリング徑NN3020+100BAR+NN3018
油圧シリンダサイズ8'
スピンドルノーズA 2-6
スピンドルモーター出力22kW
主軸伝達モードダイレクトドライブ
主軸伝達比

1:1

主軸速度4300rpm
主軸定格出力速度2320rpm(220V)
スピンドル貫通穴徑Φ56mm
スピンドルベアリング徑7016/P4
油圧シリンダサイズ6'
スピンドルノーズA 2-5
スピンドルモーター出力17.5kW(220V)
主軸伝達モード直連馬達
主軸伝達比

1:1

主軸速度5500rpm(220V)
主軸定格出力速度2700rpm(220V)
タレットモデルBMT65
動力付きタレットの容量 (前部と後部のナイフ)24x2
動力タレットモーター動力7.5/5.5/3kW（發那科）
パワータレットモータートルク40/24/16Nm（發那科）
ドライブモーター(ナイフ交換)匯川
工具交換速度（隣接ナイフ/反対刃ナイフ）0.4s/1s
角型ツール

25mm

丸カッターΦ40mm
パワーヘッド（刃物臺）ツール仕様ER32(3~22mm)
回転工具ホルダの最高速度5000rpm
X/Y/Z軸の最大ストローク

175 mm

70 mm

515(Z1、Z2)/600(Z3) mm

X/Y/Z軸早送り20m/min
X/Y/Z軸スライドレール形狀35/35/45mm線軌
X/Y/Z軸サーボモーター動力4.5kW
X/Y/Z軸ボールネジ徑/ピッチΦ40mm/Pitch10
X/Y/Z軸繰り返し位置決め精度0.005mm
標準コントローラFAUNC OI-TFクーラントモーター出力1.5kW
電圧/電力要件380V/55kVA機械重量8500kg
油圧タンク容量80L外観サイズ（長さ×幅×高さ）

3050×2250×2200mm

製品サイズ図
